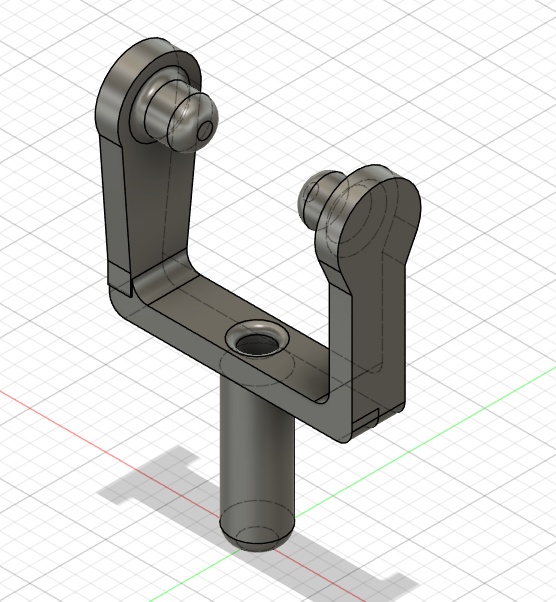

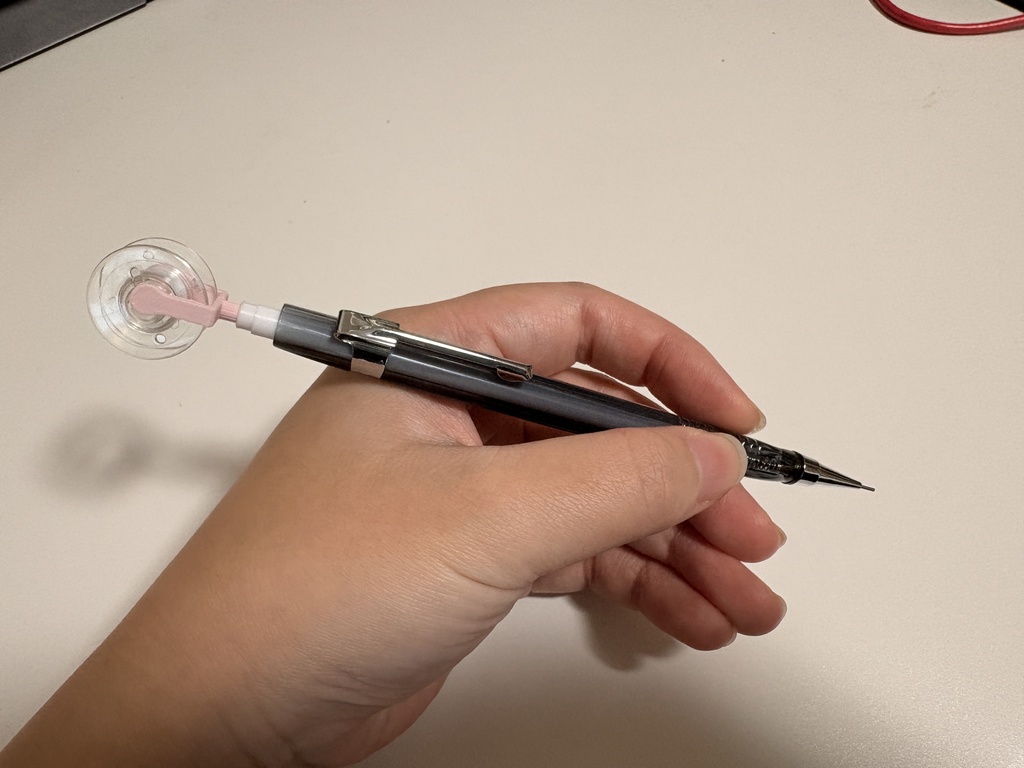

▼ これは何？ 0.1mm² 前後の細いエナメル線をはんだ付けするときに、 「手がプルプルして線が暴れる…」という悩みを減らすための シャーペン取り付け型の自作治具です。 シャーペンにこの治具を装着してエナメル線を巻き付けることで、 片手にコテ・片手にはんだを持ったままでも、 細い線を安定して固定した状態で作業することができます。 本データは **3Dプリンタ用STLファイル** の配布です。 物理的な完成品は含まれませんのでご注意ください。 ▼ 想定している用途 ・0.1mm² 前後の細いエナメル線のはんだ付け ・狭い基板パターンへの細線ジャンパ配線 ・コイル／トランスからのリード線引き出し作業 など ▼ 対応シャーペン・サイズ ・対応ボビン [KAWAGUCHI(カワグチ) 手芸用品 水平ガマ用ボビン ブラザー厚型タイプ 08-315] https://amzn.to/3LHjqKy ・消しゴムの径目安：おおよそ【3.5mm】前後 ※別のシャーペンやボビンで使用したい場合は、 　STLデータをスケール調整していただくことで対応できる場合があります。 ▼ セット内容（ダウンロードファイル） ・治具本体：STLファイル 1点 ファイル形式：STL 圧縮形式：【ZIP】 ▼ 推奨3Dプリント条件（例） ・素材：PLA / PETG などお好みで ・レイヤー高さ：0.2mm 前後 ・インフィル：30%~ ・壁：2〜3周 ・サポート：底面のみ ※お使いのプリンタやフィラメントに合わせて調整してください。 ※力がかかる部分なので、レイヤー方向に割れない向きで配置するのをおすすめします。 ▼ 使用方法（かんたん手順） 1. シャーペンに治具を差し込んで固定します。 （ゆるい場合はシャーペンにマスキングテープを1周巻いて調整してください） 2. エナメル線を治具に取り付けたボビンに巻き付け、 ほどよくテンションをかけます。 3. ペン先の近くに「はんだ付けしたい位置」が来るように ペンの向きと角度を調整します。 4. あとは通常通り、コテとはんだを使って作業してください。 線が勝手に逃げないので、細かい作業がかなり安定します。 ▼ 注意事項 ・コテ先がプラスチック部分に触れると溶けます。 　作業時はコテの位置にご注意ください。 ・エナメル線を強く引っ張りすぎると断線の原因になります。 　軽くピンと張る程度にとどめてください。 ・家庭用3Dプリンタの精度や収縮率の違いにより、 　そのままではキツい／ユルい場合があります。 　スケール調整や、ペン側にテープを巻いての調整を前提としたデータです。 ・3Dプリントの失敗やプリンタ側のトラブルについてはサポート対象外となります。 　あらかじめご了承ください。
